高低压配电系统及相关设备
发布者: 时间:2020-08-14 浏览次数:

强电系统主要分为三部分:高压配电系统、低压配电系统、防雷与接地系统。

1)高压系统的概念

高压 就是电压等级为1000V及以上的电压即为高压。

高压主要分为三类:

发电电压:6KV10kv15kv

输送电压:35kv110kv220kv380kv500kv

区域电压:6kv10kv

电力系统的概念是:由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。

2)高压系统的负荷分类

高压用电负荷分为:一级负荷、二级负荷、三级负荷。

一级负荷:是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。

包括:中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。

一级负荷的供电方式主要有两种:

1)分别由两个不同的发电厂引来的两路高压线路供电。

2)由两个不同的区域变电站引来的两路高压线路供电。这两个区域变电站的上一级可以出自同一发电厂。

二级负荷:是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。

包括:市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。

二级负荷的供电方式主要有两种:

1)两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。

2)一路专用高压供电,配备发电机组、UPSEPS电源。

三级负荷:即不属于一级和二级的供电用户均属于三级负荷。

供电方式:单路高压进线,无需配备发电机、UPSEPS电源。

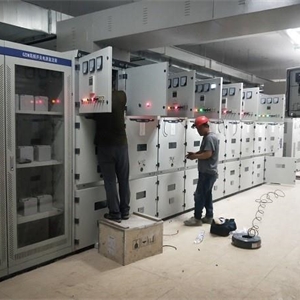

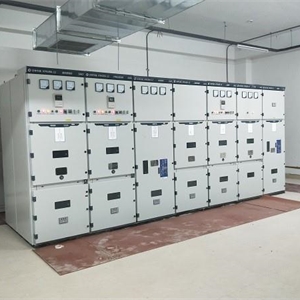

高压配电的主要设备有:

1)进线隔离柜:即内置高压隔离开关,保证高压电器及装置在检修工作时的安全。

2)高压进线柜:即内置高压断路器,主要是分断、闭合电路,有继电保护功能。

3)压变柜:即内置电压互感器,是将10kV电压变换成100V,提供仪表和二次控制回路的操作电源。


4)计量柜:即内置电压互感器、电流互感器,电能计量表等,计量电能消耗量。

5)馈电柜:即出线柜,配电至变压器。

6)联络柜:即操纵两路高压母线的联通或断开。

7)直流屏:即把交流电源转化为直流电源为高压设备和二次回路提供操作、测量、保护用的直流电源。

3)低压配电系统的分类

常用低压分为:

单相电:俗称照明电,220V

三相电:俗称动力电,380V

低压负荷分类:

在一类建筑中,属于一级负荷的设备有:消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警装置、火灾事故照明、疏散指示标志和电动的防火门、防火卷帘等消防用电设备、保安设备以及重要业务用的计算机、通信设备等;

属于二级负荷的设备有:客梯、生活供水泵房、污水泵等。属于三级负荷的设备有:空调、新风机、普通照明等。5)低压配电系统图

低压配电的常用形式:放射式 、树干式 、链式。

4)低压配电设备的组成

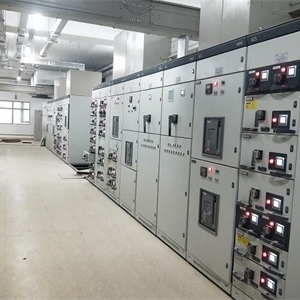

变电所内:低压进线柜、馈线柜、联络柜、电容补偿柜等;

低压配电间或控制房:配电箱、计量表箱、控制箱、双电源切换箱等。

应急发电机组:在大中型建筑物内设置的应急发电机大部分为柴油发电机组。

柴油发电机组主要组成:柴油发动机、交流发电机、油箱、控制屏。
