PT柜的原理及作用
发布者: 时间:2019-11-06 浏览次数:

什么是PT柜?

PT柜我们又常称其为母线电压互感器柜或电压互感器柜。里面一般设置有电压互感器一套、熔断器一、避雷器等主要电器原件。熔断器的保险丝为电压互感器提供保护。电压互感器是将高压按一定的变比将高压按比例转换成低压的装置,使其适应仪表的电压要求。

避雷器主要起到过电压和防雷保护。

电压互感器柜一般情况下采用组合式的结构,我们可根据工程的具体设计参数,配置不同类型和数量的PT。

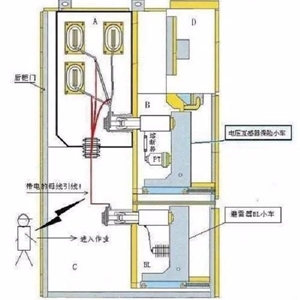

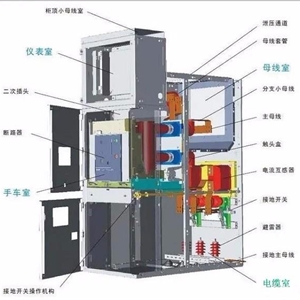

PT柜的整体结构采用可拆卸金属铠装结构,设备面板上通常设有大面积的观察口。它可以随时观察PT柜的运行情况。每台PT设有一节车厢,其一、二次回路采用分接结构,实现一、二次室分离。柜体整体美观可靠,可实现现场抽取维护。

PT柜的功能是什么?

1)提供电气系统中的测量电压、仪器仪表电压和保护电压。

2)为功率表提供测量电压。

3)可为相关设备提供操作和控制电源(PT)。

4)满足电气系统继电保护的需要。母线绝缘、欠电压、过电压、备用设备自投条件等。高压柜屏顶电压小母线由PT柜供电。

PT柜内有测量PT和计量PT(原来要求是要分开测量PT和计量PT,如没有特殊要求也可以不分开,可以共用)。顶部的小母线可用于向其他高压柜提供电源。同时为其它设备提供电源,满足测量、计量和保护电源的电压要求。
