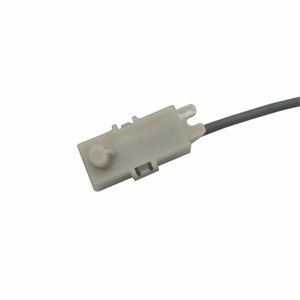

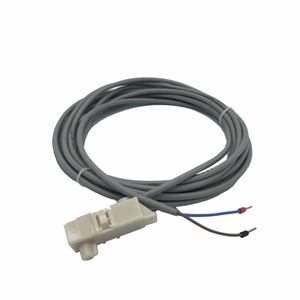

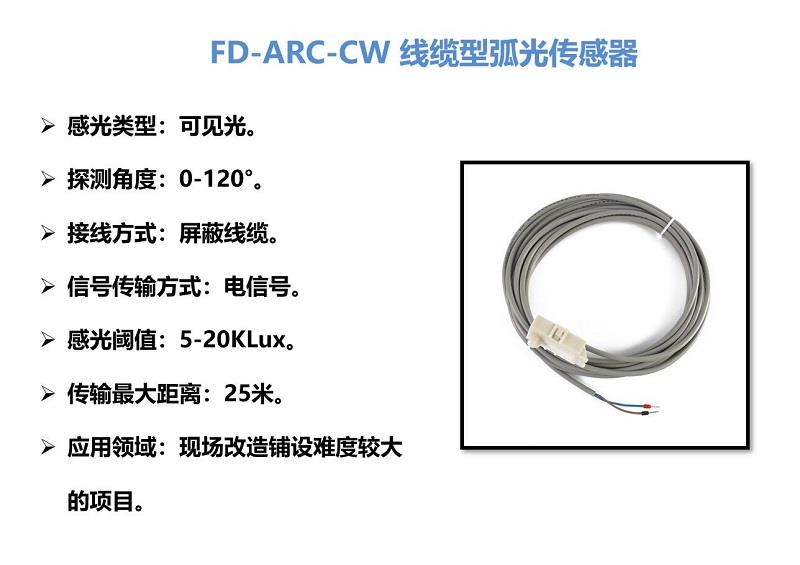

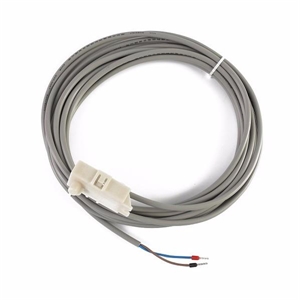

线缆型弧光保护传感器

所属分类:线缆型
打印当前页 加入收藏

上一个:没有了

下一个:没有了

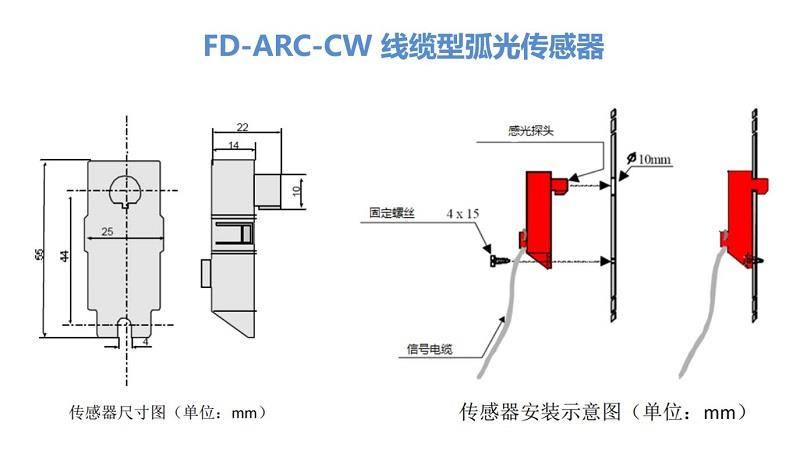

弧光传感器装设在35 kV 开关柜时,应在母线间隔室 、母线侧隔离刀闸室各安装 1个电弧光传感器 。对于10 kV 开关柜 ,若母线与母线侧隔离刀闸同在一室 ,则只安装 1 个电弧光传感器 ;若母线与母线侧隔离刀闸不在同一室 ,则需分别安装 。既要保证足够的绝缘距离 ,又可检测到柜内弧光。

电弧光保护作为35 kV 和10kV 母线及开关柜内部故障的快速保护 ,按母线段配置 ;即每段母线配置 1 台主单元 、若干台扩展单元和若干弧光传感器。具体配置扩展单元台数应与弧光传感器的数量相匹配。每个开关柜的间隔室配置 1 个弧光传感器 ,可有效保护由于馈线支路故障引起的开关爆炸损坏造成的母线短路 ,可更好地发挥该保护系统的效能,保护范围更广。

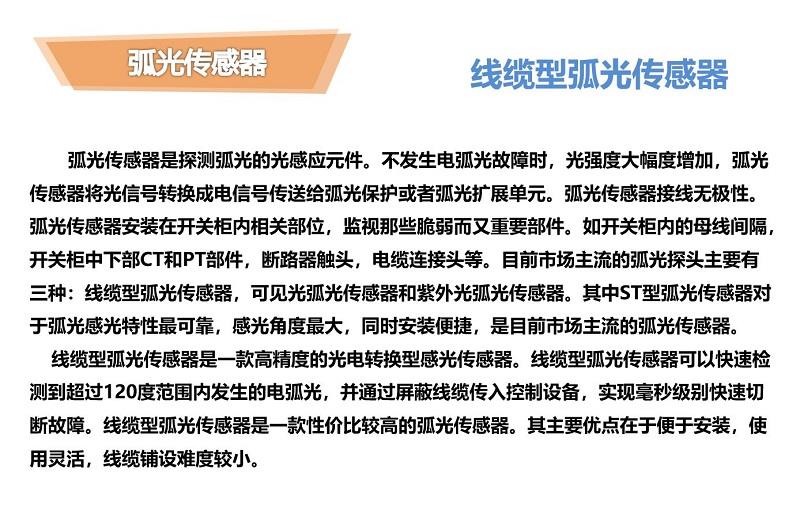

弧光传感器检测电弧光的强度,将弧光信号传输给电弧光保护装置,进而根据电弧光的强度判断是要切断系统电源。所以弧光传感器在整个电弧光保护系统中起着非常重要的角色。

开关柜弧光保护系统

各种电弧光保护及其他应用

弧光传感器装设在35 kV 开关柜时,应在母线间隔室 、母线侧隔离刀闸室各安装 1个电弧光传感器 。对于10 kV 开关柜 ,若母线与母线侧隔离刀闸同在一室 ,则只安装 1 个电弧光传感器 ;若母线与母线侧隔离刀闸不在同一室 ,则需分别安装 。既要保证足够的绝缘距离 ,又可检测到柜内弧光。

电弧光保护作为35 kV 和10kV 母线及开关柜内部故障的快速保护 ,按母线段配置 ;即每段母线配置 1 台主单元 、若干台扩展单元和若干弧光传感器。具体配置扩展单元台数应与弧光传感器的数量相匹配。每个开关柜的间隔室配置 1 个弧光传感器 ,可有效保护由于馈线支路故障引起的开关爆炸损坏造成的母线短路 ,可更好地发挥该保护系统的效能,保护范围更广。
