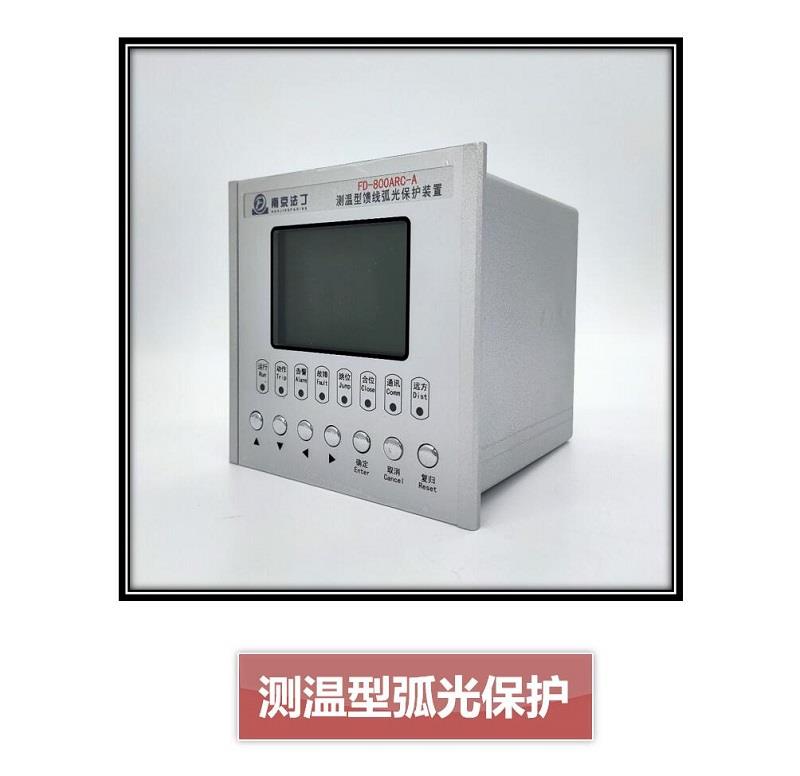

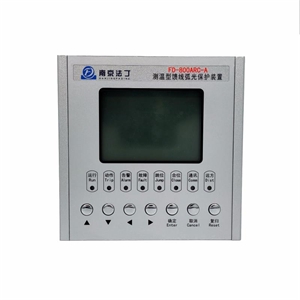

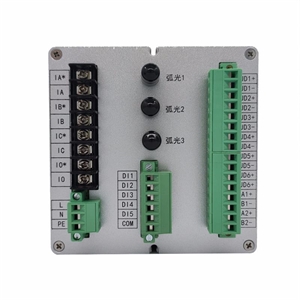

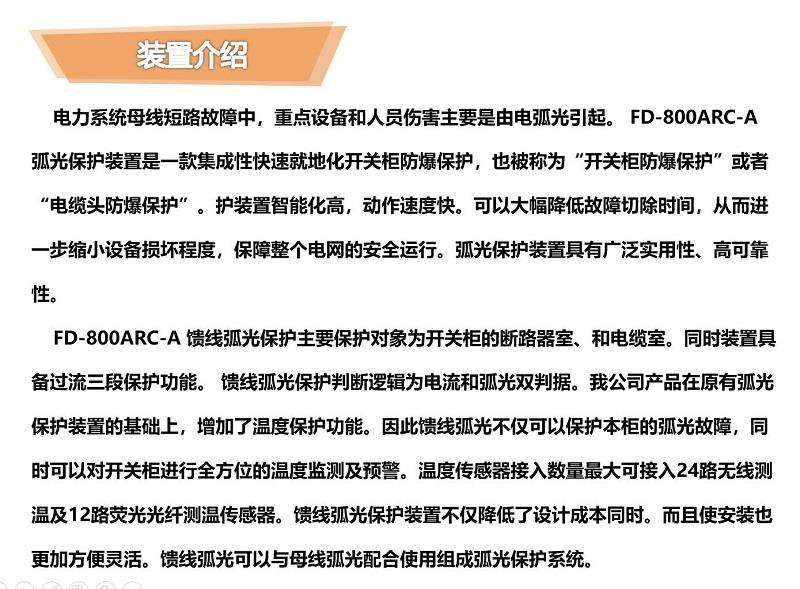

FD-800ARC-A 测温型弧光保护装置

所属分类:测温型
打印当前页 加入收藏

上一个:没有了

下一个:没有了

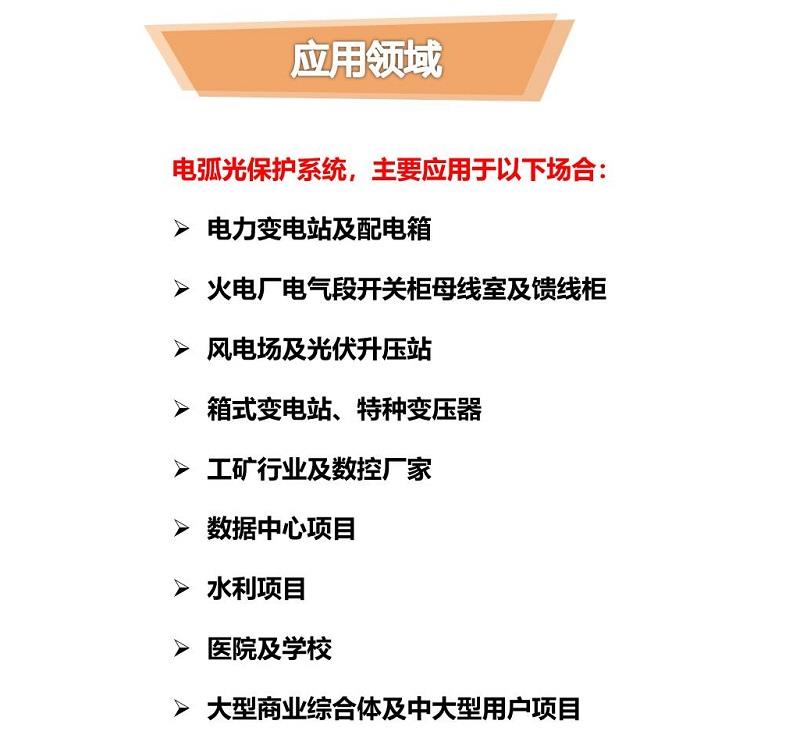

1. 应用范围
    开关柜防爆保护装置适用于110KV及以下电压等级,可以分散在开关柜就地安装,用来对开关柜的各个位置进行保护。装置提供RS485通讯,可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。
2. 引用标准
    GB6162-85       《静态继电器及保护装置的电气干扰试验》
    GB7261-87       《继电器及继电保护装置基本试验方法》
    GB2887-89       《计算机站场地技术条件》
    GB 14258-93      《继电保护和安全自动化装置技术规程》
    GB 50062-92      《电力装置的继电保护和自动化装置设计规范》
    DL/T 527-2002     《静态继电保护装置逆变电源技术》
    IE870-5-103      《继电保护信息接口标准》
    GB /T15145-94     《微机线路保护装置通用技术条件》
    GB/T16435.1-1996    《远动设备及系统和接口(电气特征)》
    GB /T17626.2      《静电放电抗扰度试验》
    GB /T17626.3      《射频电磁场辐射抗扰度试验》
    GB/T17626.4      《电快速瞬变脉冲群抗扰度试验》
    GB/T17626.5      《浪涌冲击抗扰度试验》
    GB /T17626.6      《射频场感应的传导骚扰抗扰度试验》
    GB/T17626.8      《工频磁场抗扰度试验》
    GB /T17626-1998    《电磁兼容试验和测量技术》
    GB/T14537-1993    《量度继电器和保护装置的冲击与碰撞试验》

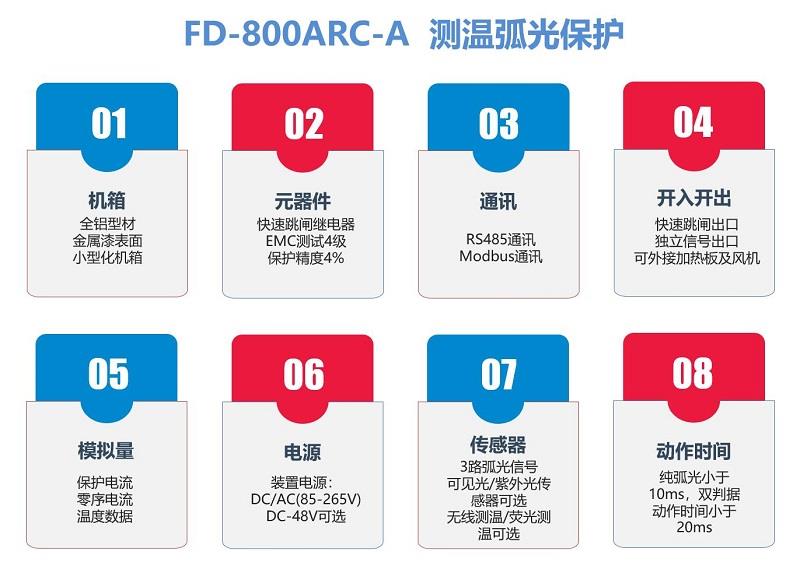

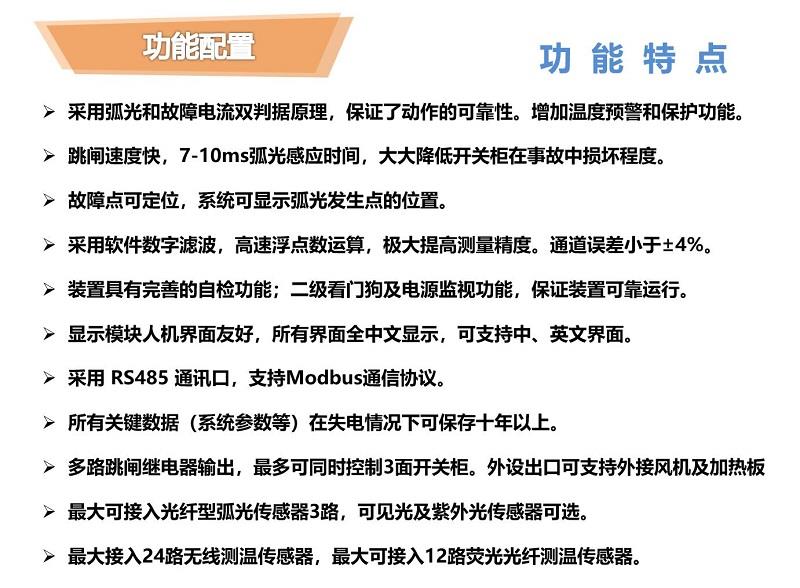

3.  装置特点
    1) 全汉化液晶显示,人机界面清晰易懂,操作整定极为方便;
    2) 完整的异常记录、事件记录、操作记录,所有信息掉电保持;
    3) 配备RS485通信接口,并集成了MODBUS标准通信规约;
    4) 外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能;
    5) 具有完整的断路器操作回路。


1、根据客户需求确认产品的适用性;

2、客户确认技术满足要求后签订贴牌协议;

3、根据需方公司提供的公司名称、产品型号以及LOGO,制作护窗膜;

4、支付定金后安排生产样机;

5、正常样机的制作时间为15-20个工作日;

6、可代为进行产品形式试验报告的检验工作。

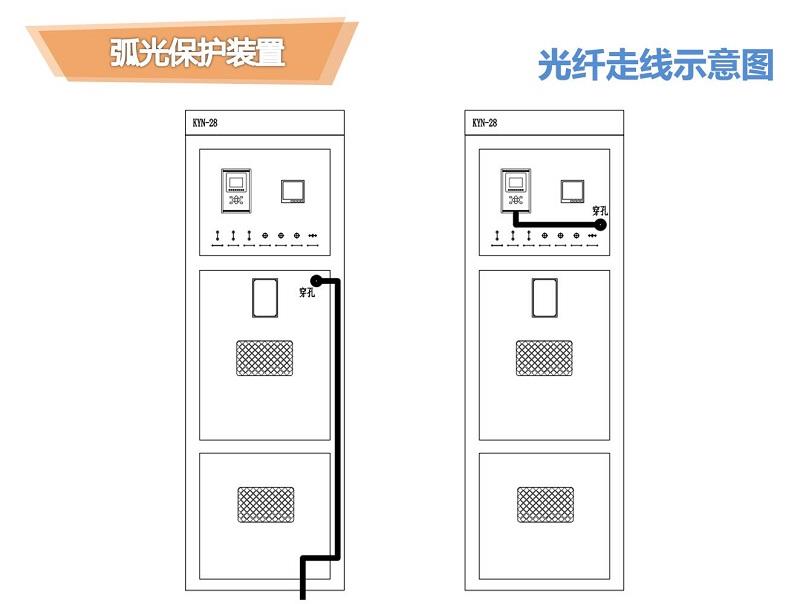

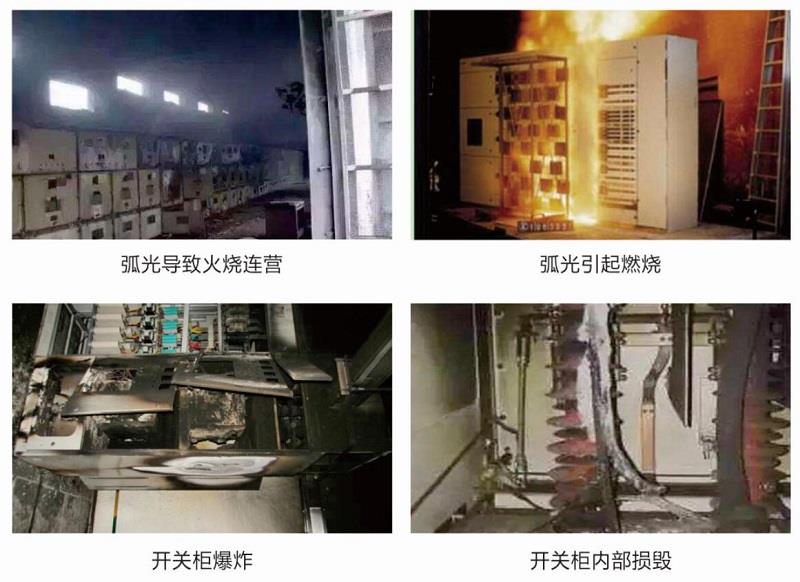

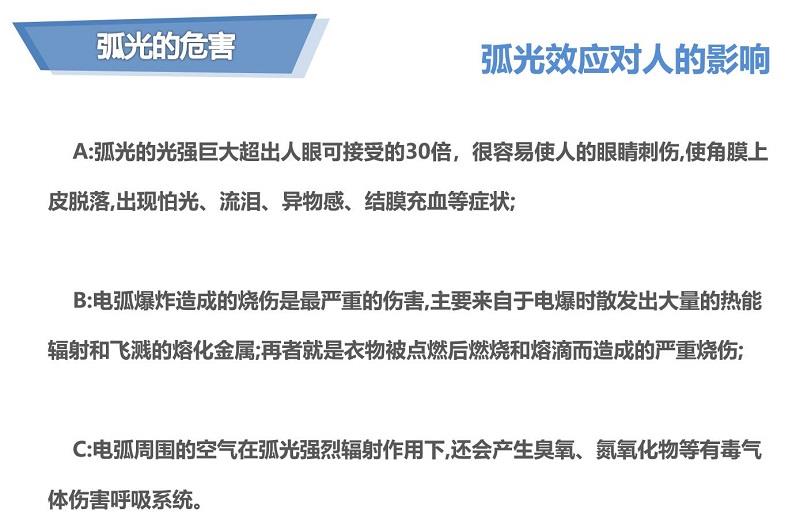

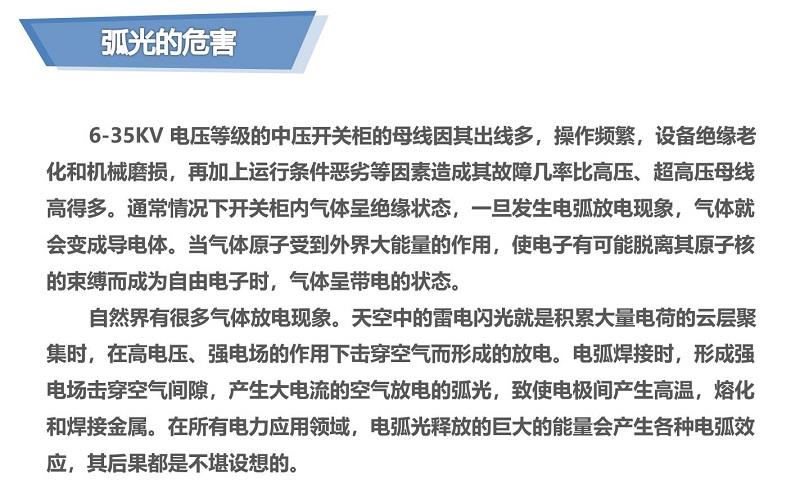

1. 弧光保护

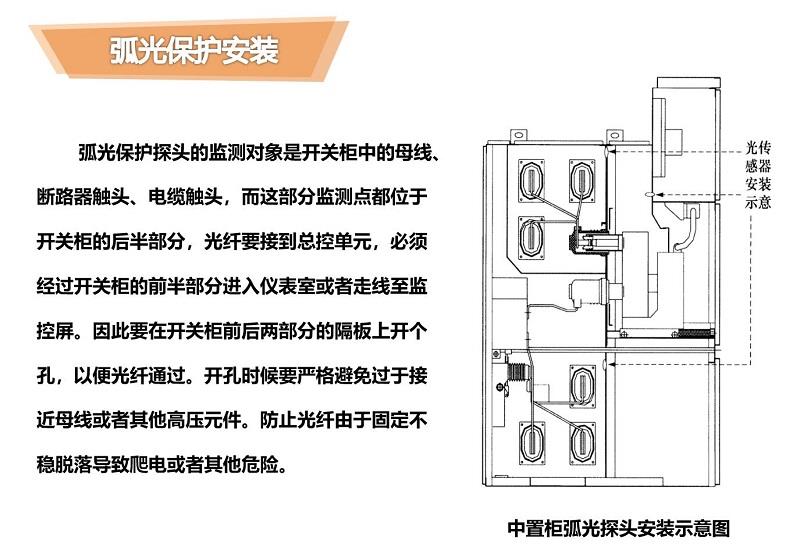

      装置设3个弧光点,用于监测监测柜内电缆头及母排发生弧光故障,可选择配置弧光单判据、弧光+电流双判据进行保护。当弧光单元把光信号从弧光传感器传输到主控单元时,并且同时电流启动元件动作,电弧光保护动作;装置可选择弧光信号动作单判据作为动作逻辑判断。



2. 三段式相间过流保护


     每段各设一个软压板进行保护功能的投退,且每段保护各有一个动作电流及动作时间定值,各段保护相互独立。






3. 零序过流保护

     在小电流接地系统,当系统中发生接地故障时,其接地故障点的零序电流基本为电容电流,且幅值很小,用零序过流继电器来保护接地故障很难保证其选择性。在本装置中接地保护实现时,由于各装置通过网络互联,信息可以共享,故采用上位机比较同一母线上各线路零序电流基波的方法来判断接地线路。用于接地选线的零序电流必须外加,即必须给装置提供外部输入的零序电流,不能使用装置自产的零序电流。在经小电阻接地系统中,接地零序电流相对较大,可以采用直接跳闸方法。用于跳闸或报警的零序电流须从装置的零序TA引入。装置中设三段零序过流保护,可由软压板进行投退。三段零序过流保护可通过控制字选择告警或跳闸(整定为“0”表示告警,整定为“1”表示跳闸)。零序过流保护原理框图如图所示。


4. 过电压保护


装置设有过电压保护,可由软压板进行投退。位于合位或有流时才投入过电压保护,对于电容器保护来说,过电压保护可通过控制字选择告警或跳闸(整定为“0”表示告警,整定为“1”表示跳闸)。电动机保护中只有跳闸功能。过电压保护原理如图所示。



5. 低电压保护

     装置设有低电压保护,可由软压板进行投退。





6. 温度告警及高温跳闸

     当温度异常或者超过设定值,装置可以设定告警或者跳闸继电器输出。整定值可设定动作时间和温度值。并可以设置温度突变闭锁值。当测温传感器监测温度大于设定值,装置会根据实际整定值进行相应的告警及跳闸动作。装置最多可接入4组12路测温型温度传感器。表带式温度传感器适合于静触头、母排、电缆头、隔离刀闸等测温部位的安装,将测温传感直接绑在测温点处即可,温度探头紧贴测温处。测温精度高、安装方便牢靠。

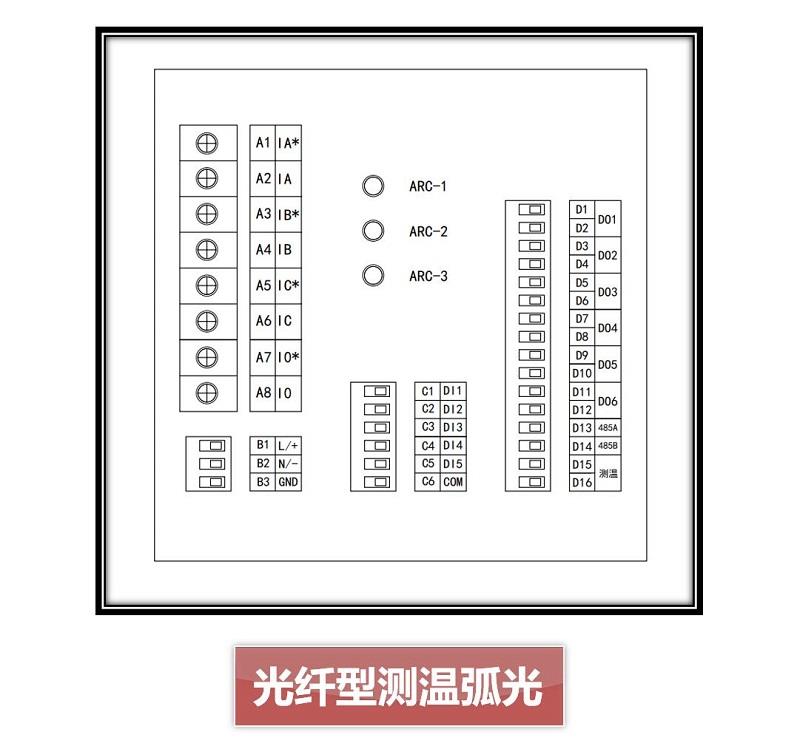

IMG_256

常见问题

    1 装置的电压电流采样不正常:

      使用万用表,选用合适的量程,并联在装置背面对应的端子上,查看万用表数值是否与装置液晶中显示的数值一致:

      如果一致,说明装置正常,采样不正常的问题出现在外围接线;

      如果不一致,说明装置内部采样部分出现故障或万用表出现故障。

     (装置的采样数值查看步骤:在主界面按取消”→选择第一项采样值显示”→选择二次侧值” →翻页到对应项)

    2 装置开关量输入中的状态与所接的外围设备状态不对应(如断路器处于跳闸状态,而装置开入量中,显示的断路器状态处于合闸):

      将装置背面对应开入量的端子拔下,使用万用表的蜂鸣档,将红表笔接到装置开入量的公共端,将黑表笔接到将要测量的开入量对应的端子号上(务必注意万用表方        向):

      如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为实心,说明装置正常,此开入量状态不对应的问题出现在外围接线;

      如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障;

      如果万用表没有发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。

     (装置的开入量查看步骤:在主界面按取消”→选择第一项采样值显示”→选择第五项信号量”→DI对应的是开入量)。

     3 装置开关量输出出现问题(比如装置无法控制断路器跳闸)

      首先,将装置背面对应开出量的端子拔下,进入装置的开出检查功能,将对应的开出量调成,使用万用表的蜂鸣档,将表笔接到装置开出量对应的端子号上:

      如果万用表发出蜂鸣声,说明装置正常,无法跳闸的问题出现在外围接线;

      如果万用表没有发出蜂鸣声,说明装置内部开出量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。

     4 装置出现白屏和花屏现象

      这种情况有时候是因为现场瞬时浪涌过大导致。接线过程中保证接地端子都完好接地,系统做一次复归或者重启。如果依然存在问题可以电话与公司技术人员联系。

注意事项

    1、装置出厂默认供电电源为 DC/AC:85~265V,采样额定电压为100V,采样额定电流为 5A,其他规格请订货前备注。(供电电源可以选定DC48V,额定电压可选定380V,额定电       流可选定1A)

    2、装置开关量输入部分为24V自供电,请接入无源接点,否则会烧毁装置。

    3、装置开关量输出部分为无源接点,交直流均可接入,如果订购的装置带有操作回路,默认出厂为 DC220V,其他电压请咨询本司,并在订货时注明。

    4、严禁用户在装置中选择恢复出厂设置,如果选择了此选项,将会清除每台装置出厂前经过调校的唯一的精度系数,并无法复原;如将保护功能参数调整乱了,切勿恢复       出厂设置,只需将保护功能中的动作方式修改为退出即可。





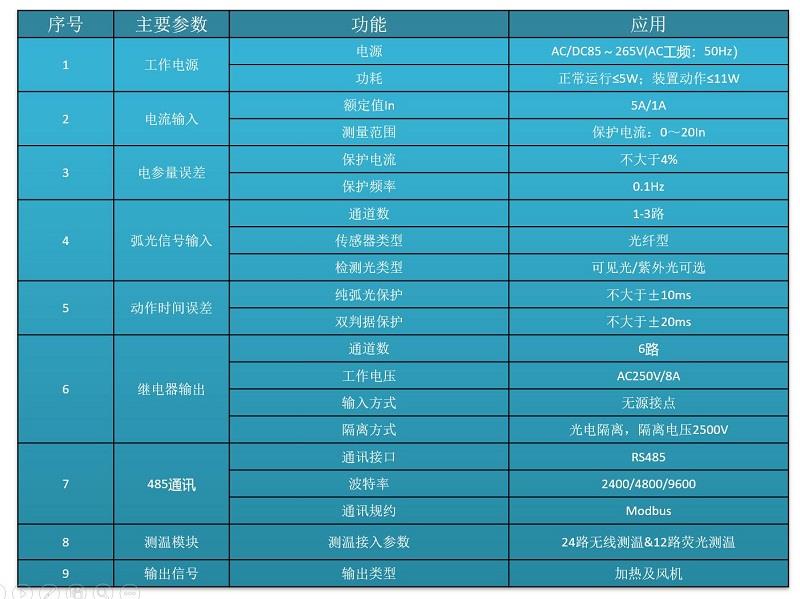

1. 技术参数
1) 额定工作电压: AC220、DC220V或DC110V或DC48V  (订货注明)
2) 额定技术数据:
      a) 交流电流: 5A或1A     (订货注明)
      b) 交流电压: 400V 或100V (订货注明)
      c) 频       率: 50HZ
3) 功率消耗
      工作电源:正常工作时,不大于5W;
                      保护动作时,不大于10W。
      交流电流回路: < 1VA/相   (IN =5A);
                             < 0.5VA/相 (IN =1A);
      交流电压回路: < 0.5VA/相;
4) 精确工作范围:
      电流:0.08In~10In
      电压:0.5V~1.2Un
      时间:0~100s
5) 保护部分精度:
      a) 定值精度:≤±5%;
      b) 时间精度:<±1%*整定时间+35ms
      c) 整组动作时间:≤35ms;
      d) 频率精度: ≤±1%;
6)开关量输入:
      输入类型:无源
      光电隔离输入数量:3
      工作电压:AC220V、DC220V或DC110V
7) 开出接点容量:
      a) 出口继电器
          触点额定载流容量:250Vac/220Vdc,5A
          输出类型:无源(空接点)
      b) 信号继电器:
          触点额定载流容量:250Vac/220Vdc,5A
          输出类型:无源(空接点)
          地址: 1~99
          通信介质: 屏蔽线
8) 弧光信号:
      输入类型:光纤和线缆两种方式可选
      弧光信号输入数量:3
      工作电压: AC220V、DC220V或DC110V
9) 通信接口
      数目:2
      电气特性:RS485 & 以太网(选配)
      通信协议: MODBUS & IEC103


2. 环境参数
(1)电气环境
      a) 绝缘电阻
          在正常试验大气条件下,装置的带电电路部分和非带电金属及外壳之间,以及电气无联系的各电路之间,用开路电压500V的兆欧表测量绝缘电阻值;正常试验大气条件下,各回路绝缘电阻应不小于100 MΩ。
      b) 介质强度
          在正常试验大气条件下,装置能承受频率为50Hz, 试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。
      c) 冲击电压
          在正常试验大气条件下,装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间,能承受(1.2/50)μs的标准雷电波的短时冲击电压试验,开路试验电压5kV,无绝缘损坏。
      d) 脉冲群干扰
          装置能承受GB/T14598.13-2008( idt IEC60255-22-1:2007)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级, 试验电压共模2.5kV, 差模1kV。
      e) 辐射电磁场干扰
          装置能承受GB/T14598.9-2010( idt IEC60255-22-3:2007)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验,即试验场强为10V/m。
      f) 静电放电干扰
          装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级,即接触放电试验电压为8kV、允许偏差±5%,空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。
      g) 快速瞬变干扰
          装置能按GB/T14598.10-2007( idt IEC60255-22-4:2002)中规定的严酷等级为A级快速瞬变干扰试验,即试验电压为4kV,允许偏差±10%。
(2)自然环境
      工作温度:-25℃~70℃
      存储温度:-40~+85℃
      湿度:5~95%RH
(3)机械环境
      a) 工作条件:能承受严酷等级为Ⅰ级的振动响应、冲击响应;
      b) 运输条件:能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。

绝缘电阻

装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值,正常试验大气条件下,各等级的各回路绝缘电阻不小于100MΩ

  介质强度

在正常试验大气条件下,装置能承受频率为50Hz,电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中,任一被试回路施加电压时其余回路等电位互联接地。

  冲击电压

在正常试验大气条件下,装置的电源输入回路、交流输入回路、输出触点回路对地,以及回路之间,能承受1.2/50µs的标准雷电波的短时冲击电压试验,开路试验电压5kV







1. 测温型弧光保护装置适用于110KV及以下电压等级,可以分散在开关柜就地安装,用来对开关柜的各个位置进行保护。

2. 装置提供RS485通讯及以太网通讯接口,可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。

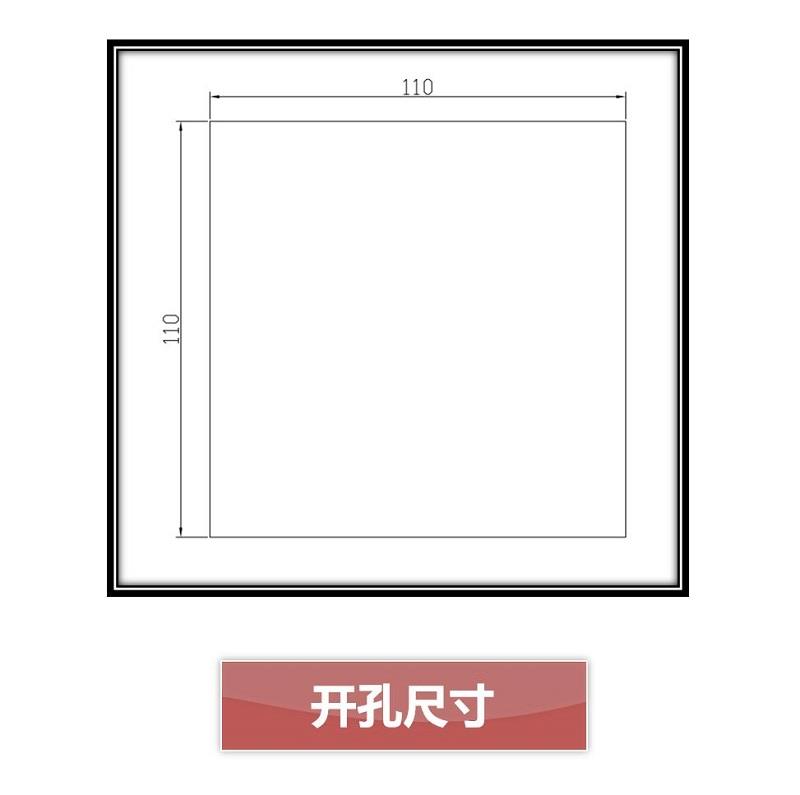

3. 产品可广泛应用于这种类型的高低压开关柜内,其外观美观,尺寸小巧,安装方便。并有多种传感器可选配。

4. 全汉化液晶显示,人机界面清晰易懂,操作整定极为方便。

5. 完整的异常记录、事件记录、操作记录,所有信息掉电保持。

6. 外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能。
