FD-6000 在线测温系统

所属分类:弧光及温度在线监测系统
打印当前页 加入收藏

上一个:没有了

下一个:没有了



      FD-6000 无线测温终端由高能锂电池供电,采用全数字方式工作,温度传感器附着在发热点上,并由一段数据线和测温主机相连接(温度传感器和测温主机合称无线测温终端),该终端附着在高压电器上,等电位监测设备运行状态。无线测温终端把温度信号通过无线的方式传送给无线汇聚终端,无线汇聚终端可以接收多个测温终端的数据。

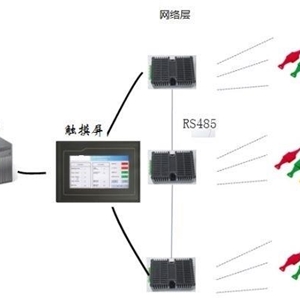

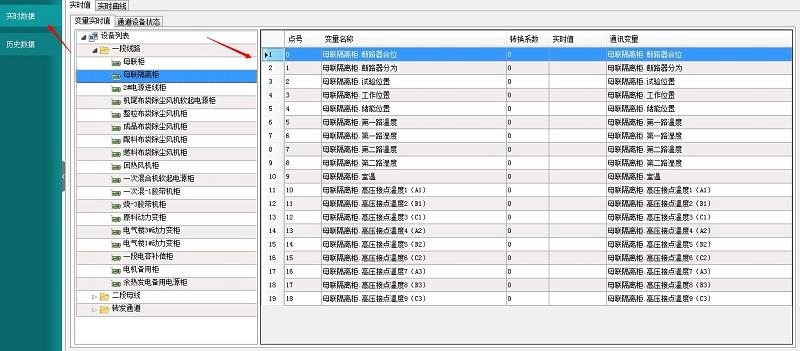

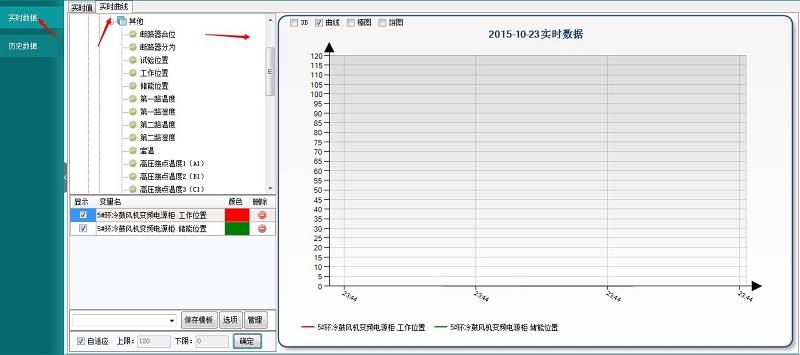

      系统采用短程无线组网方式,多个测温终端分布在无线汇聚终端的周围,在有效的通讯范围内可以随意添加、删除、移动测温终端。无线汇聚终端则安装在主控室,监控中心实时监控每个点温度的变化,实现足不出户掌握整个高压系统的发热状况,进而做出正确的决策。
      对于无人值守站,无线汇聚终端把接收到的数据通过RS485或通过以太网,把温度数据转发到调度自动化系统或者视频监控系统,把信息整合在一起,搭建无缝集成的完整监控系统。

      FD-6000无线测温系统组件有如下特点:

      1. 低功耗:低功耗高灵敏度采用高能电池,以10秒~5分钟为数据的传输周期,可持续8~10年,也可自供电。

      2. 准确性:测量精度可达±0.5度。

      3. 高可靠性;高绝缘性和抗电磁场干扰性。

      4. 灵活性:用户可根据自己的需求,灵活、方便的设置参数,便于安装维护。

      5. 保密性:可透明传输,也可以数据加密。

      6. 测量温度: -50 ~+500℃。

      7. 频率范围:433MHz-434.79MHz (免申请)。

      8. 最大输出功率: ≤+20dbm。

      9. 最远传输距离: ≥800m (无阻挡)。

      10. 发射电流:17mA 。

      11. 测量循环周期:N*10秒(可以用户设置)

      12. 整机设计寿命: ≥8年

      13. 符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求,适于在气候条件恶劣的地区及户外使用。

      14. 防水级别:IP68  尺寸:100x36x16mm。


      FD-6000 无线测温系统有如下特点

      1. 安全性:独立式等电位绝缘安装,有效避免爬电影响,不降低电气设备的安全性能。

      2. 低功耗:低功耗设计,在保证正常测温的情况下,延长传感器的使用寿命

      3. 准确性:进口高精度数字式温度传感器,采用接触式测温,十分接近发热点

      4. 灵活性:体积小,安装简便、组网灵活,有线或无线均可,方便监控点数量的增加。

      5. 易用性:基于优良的操作平台,采用模块化设计,操作简便。

















     FD-6000 在线测温系统具有实时在线监测,工作环境恶劣,安装方便,预警及时等特点,可以有效的保证高压电气设备的安全对于已经投入使用的变电站,配电室增加无线测温系统,以往的解决方案都要在开关柜上开孔,安装接收装置,耗费大量的人力物力财力,停电的时间也比较长,且需要专业人员施工,十分不方便。新型集中式无线测温系统主要针对已经投入使用的变电站,配电室增加无线测温系统改造的特殊情况,提出新型解决方案特别适用于改造已有站和户外设备测温,亦适用于新站。

  1、方案工程量小并且开关柜免开孔、布线,大大节省改造的时间及费用。

  2、可在变电室、配电室内集中显示,并可通过多种通讯方式与主站连接,RS485、光纤、以太网通讯组网。

  3、功能强大,一台集中显示装置可配置接收300只无线测温传感器。

  4、具有APP报警功能,可提前在集中显示装置内设置报警电话号码,当监测出现异常,及时发送短信通知有关人员。



1、高压开关柜动触头、静触头,电缆触头等温度在线监测;

2、低压开关柜触头,电缆接头等温度在线监测;

3、电容器;断路器、隔离开关等温度在线监测;

4、电机出线盒电缆接头等温度在线监测;

5、电缆隧道电缆表面、电缆接头、电缆夹层等温度在线监测;
