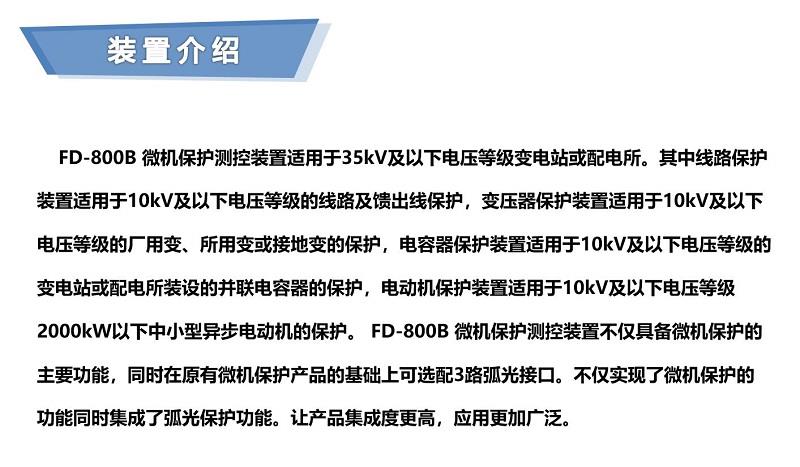

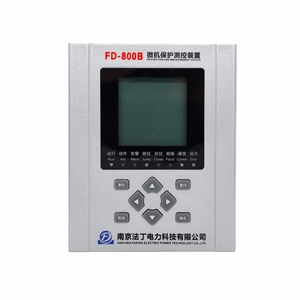

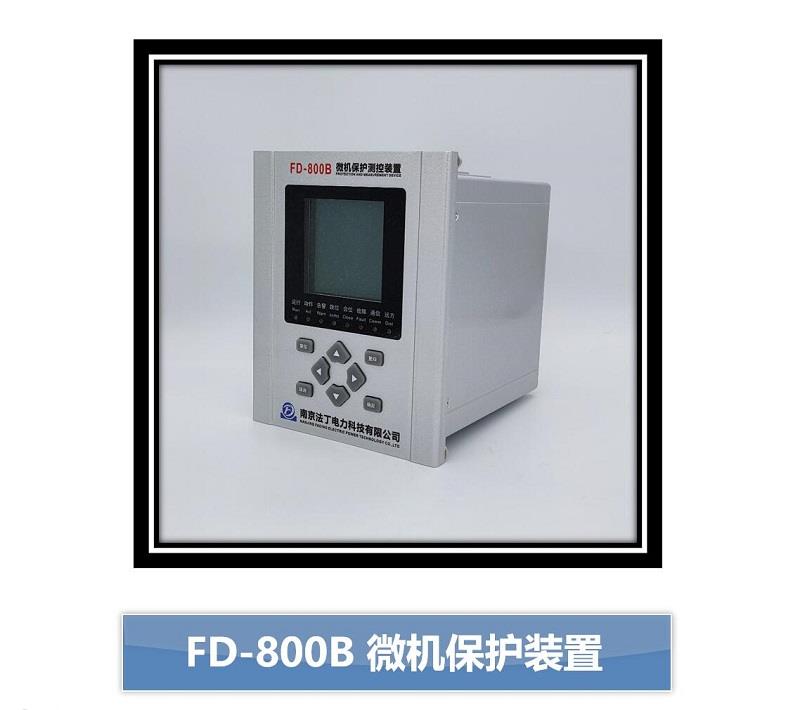

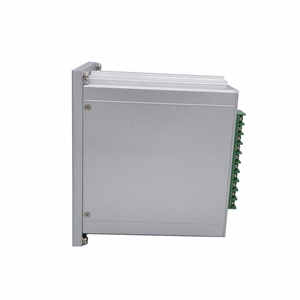

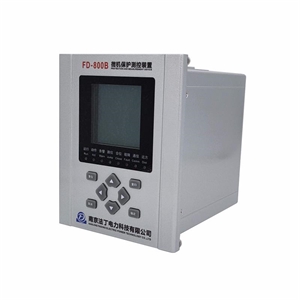

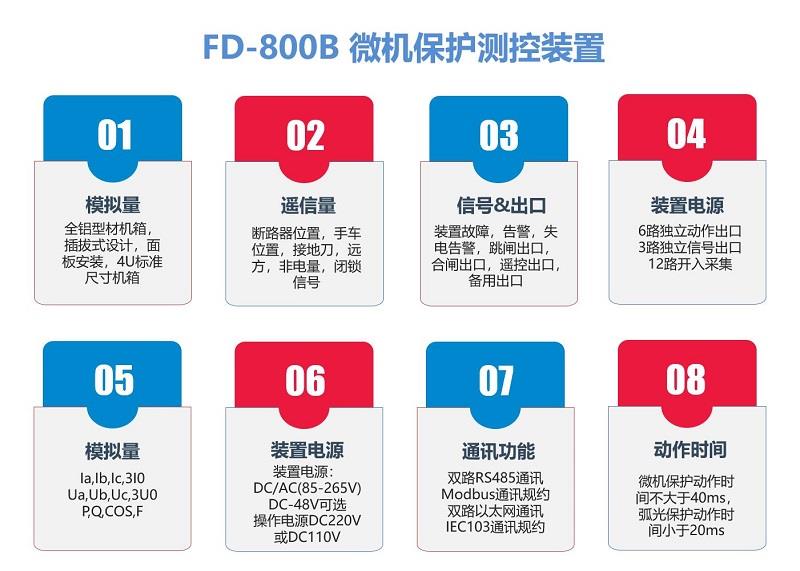

FD-800B微机保护测控装置是为了适应电力系统发展及市场的需要而研制的集测量、控制、通讯于一体的高性能保护测控装置。主要适用于电力系统及其他行业用户35KV及以下电压等级系统。

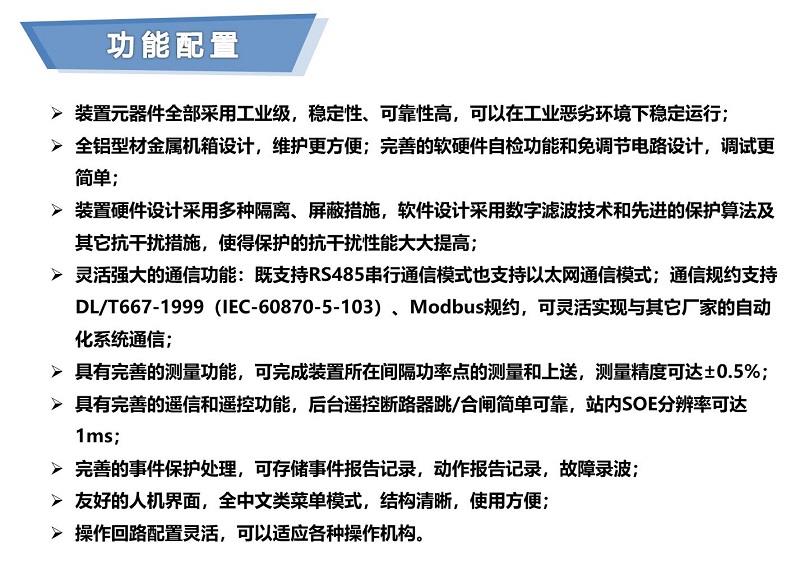

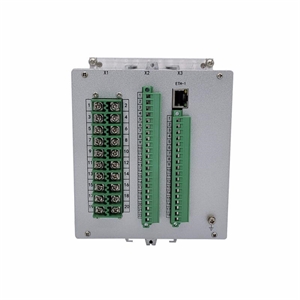

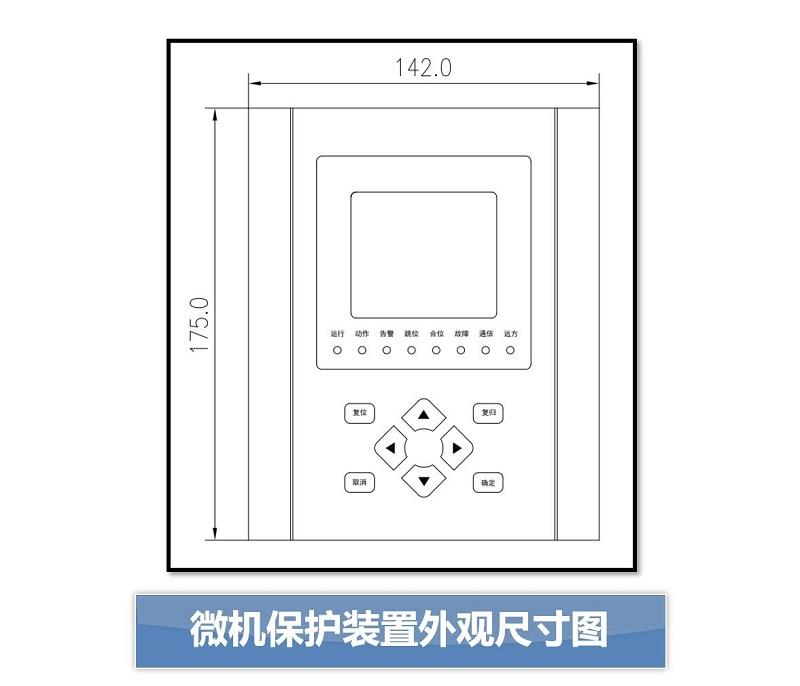

FD-800B微机保护装置采用先进的32位嵌入式ARM处理器,高集成化设计;人性化的人机接口、操作简便直观。完善的软、硬件自检,二级看门狗软、硬件冗余设计,抗干扰性能强。全密封嵌入式机箱设计,大屏幕全汉字显示,可组屏或直接安装在开关柜上
1、根据客户需求确认产品的适用性;
2、客户确认技术满足要求后签订贴牌协议;
3、根据需方公司提供的公司名称、产品型号以及LOGO,制作护窗膜;
4、支付定金后安排生产样机;
5、正常样机的制作时间为15-20个工作日;
6、可代为进行产品形式试验报告的检验工作。

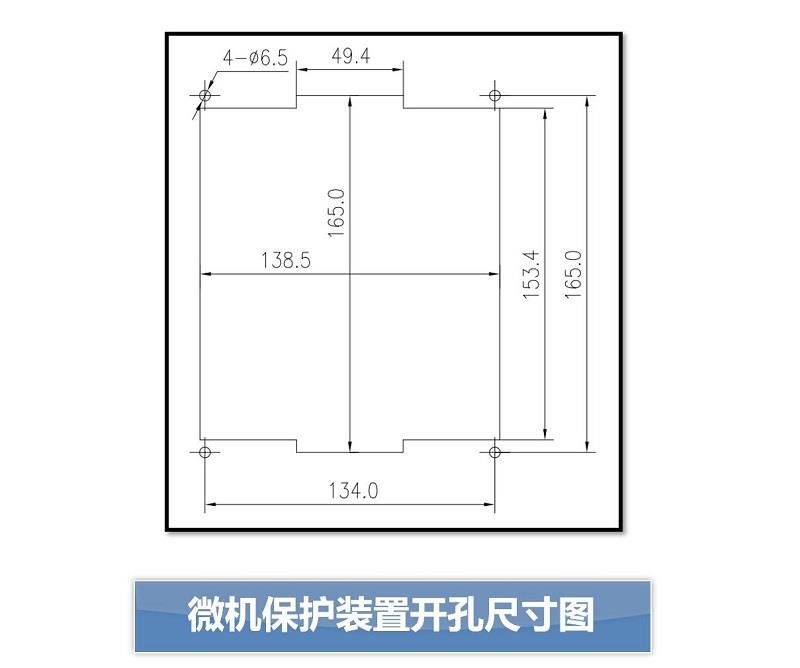

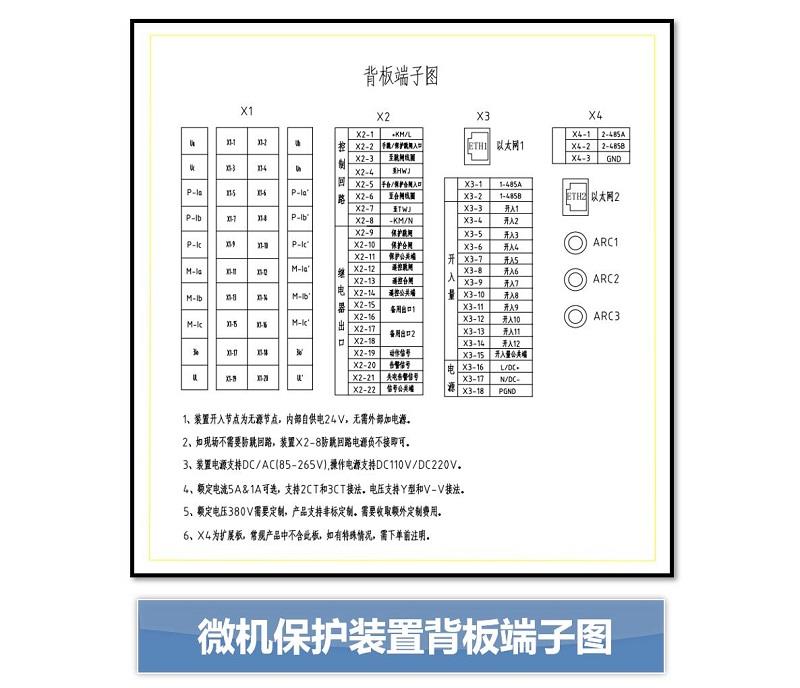

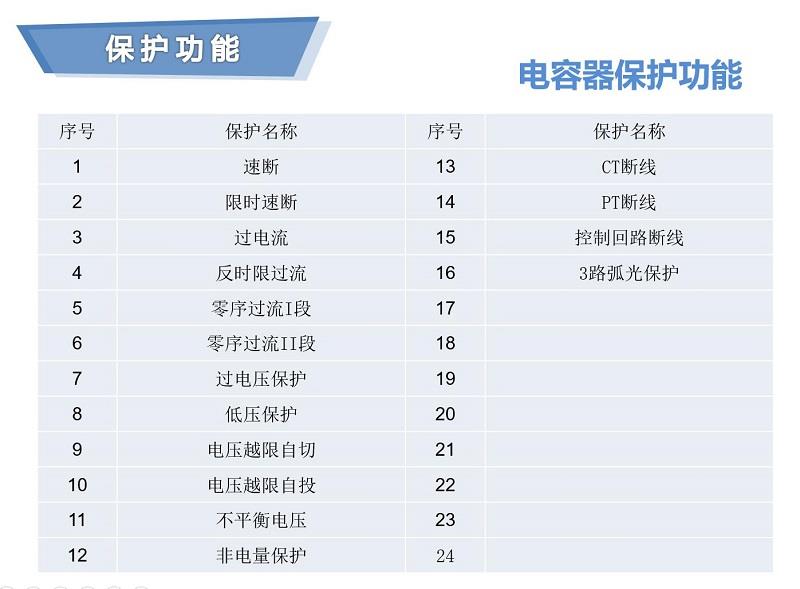

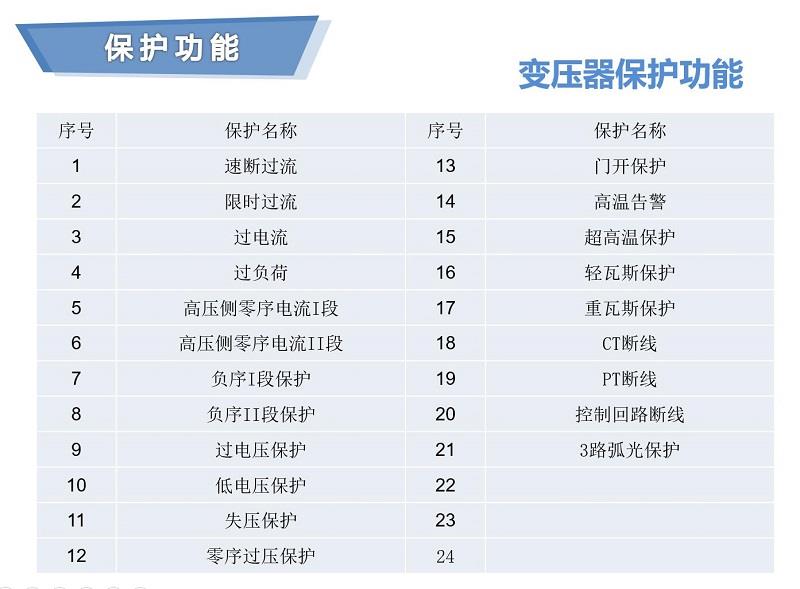

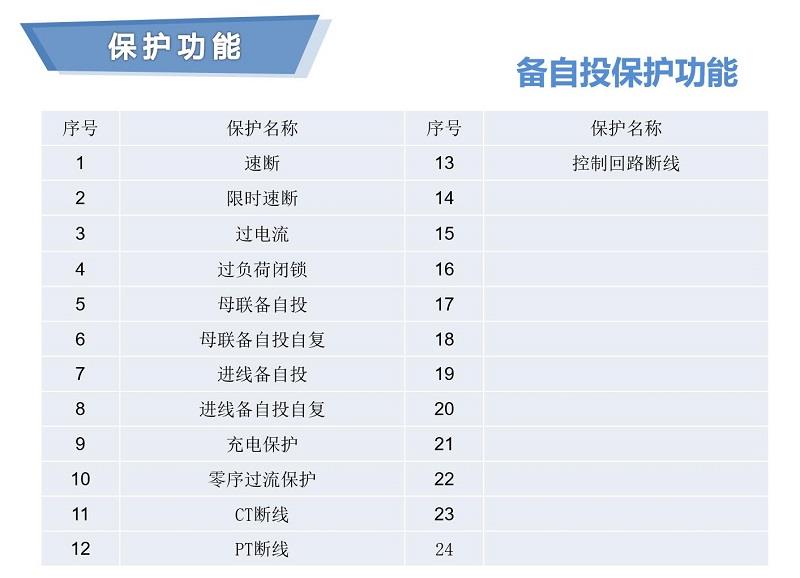

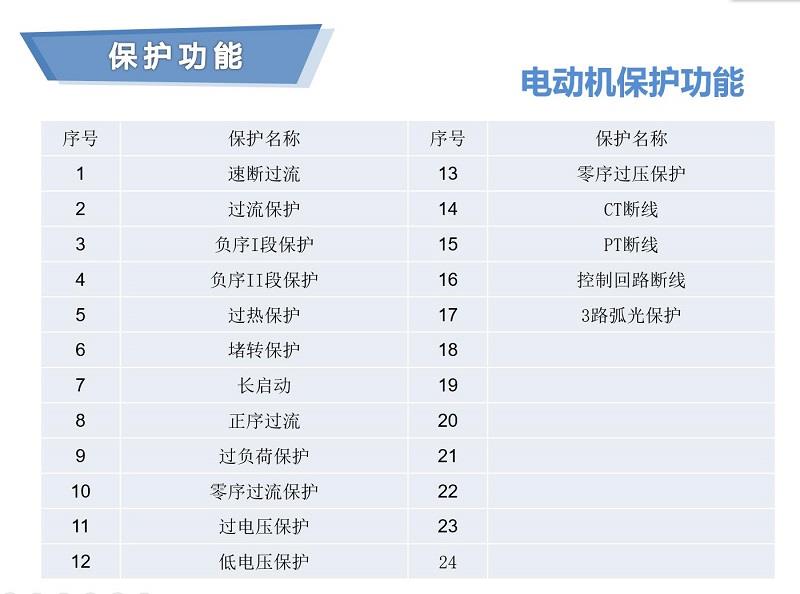

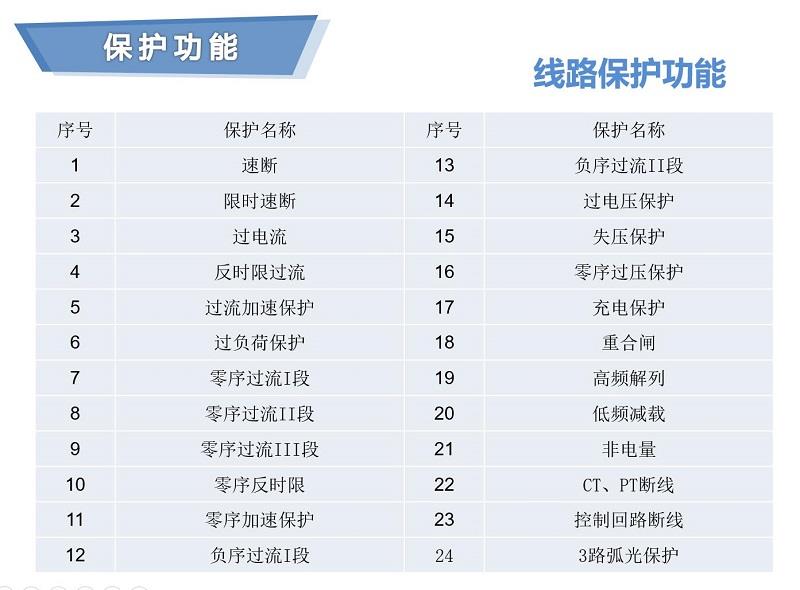

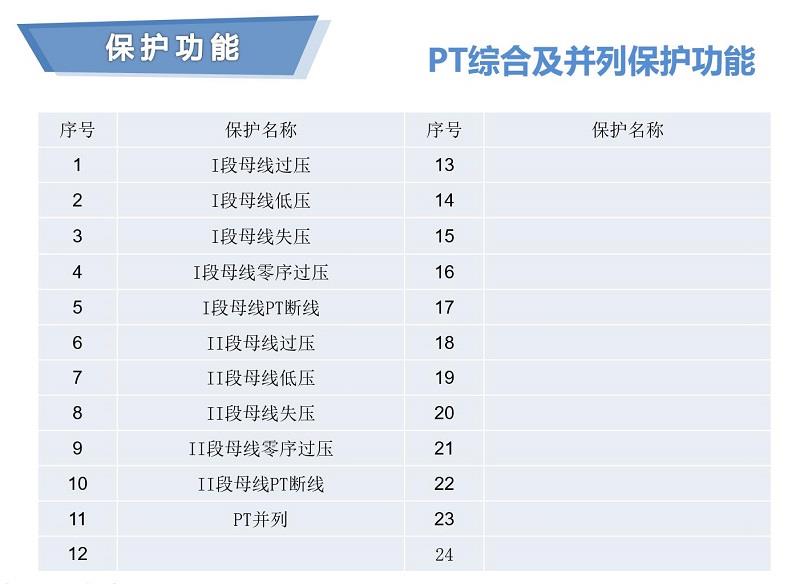

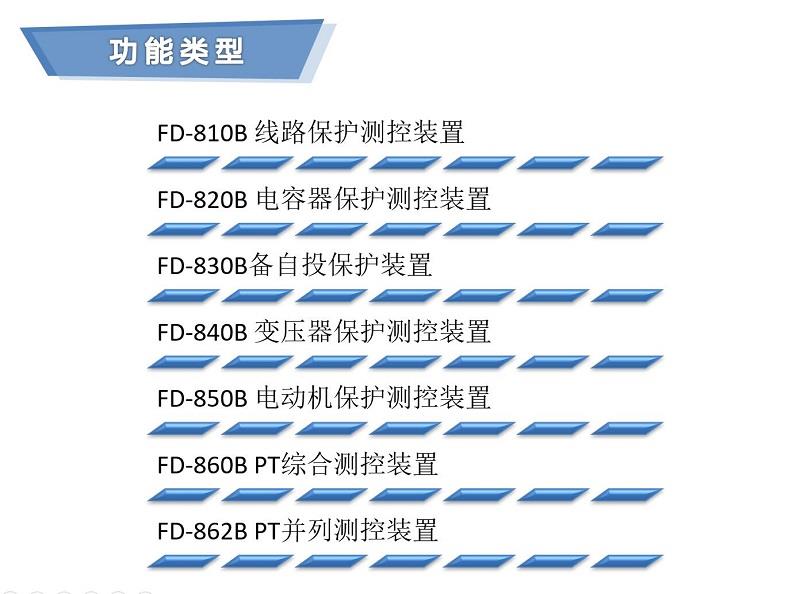

序号 | 功能名称 | 保护对象配置 | ||||
线路 | 厂用变 | 电容器 | 电动机 | |||
保护功能 | 1 | 三段过流保护 | √ | √ | √ | √ |
2 | 加速过流保护 | √ | √ | |||
3 | 过负荷保护 | √ | √ | √ | ||
4 | 反时限保护 | √ | √ | √ | ||
5 | 长启动保护 | √ | ||||
6 | 过热保护 | √ | ||||
7 | 堵转保护 | |||||
8 | 零序过流保护 | √ | √ | √ | ||
9 | 低压侧零序保护 | √* | ||||
10 | 接地保护 | √ | ||||
11 | 零序反时限 | √ | √ | |||
12 | 零序加速保护 | √ | √ | |||
13 | 负序过流一段 | √ | √ | √ | ||
14 | 负序过流二段 | √ | √ | √ | ||
15 | 充电保护 | √ | ||||
16 | 高频解列保护 | √ | ||||
17 | 低频减载保护 | √ | √ | |||
18 | 低电压保护 | √ | √ | √ | ||
19 | 过电压保护 | √ | √ | √ | √ | |
20 | 失压保护 | √ | ||||
21 | 零序过电压保护 | √ | √* | |||
22 | 不平衡电压保护 | √ | ||||
23 | 重合闸 | √ | ||||
24 | 非电量保护 | √ | √ | √ | √ | |
25 | 弧光保护 | √* | √* | √* | √* | |
辅助功能 | 1 | 控制回路断线 | √ | √ | √ | √ |
2 | 重合闸闭锁 | √ | ||||
3 | 弹簧未储能检测 | √ | √ | √ | √ | |
4 | CT断线检测 | √ | √ | √ | √ | |
5 | PT断线检测 | √ | √ | √ | √ | |
测控功能 | 1 | 遥信采集 | √ | √ | √ | √ |
2 | 遥控分合 | √ | √ | √ | √ | |
3 | 模拟量的遥测 | √ | √ | √ | √ | |
4 | 故障录波 | √ | √ | √ | √ |




常见故障
1、 装置的电压电流采样不正常:
使用万用表,选用合适的量程,并联在装置背面对应的端子上,查看万用表数值是否与装置液晶中显示的数值一致:
如果一致,说明装置正常,采样不正常的问题出现在外围接线;
如果不一致,说明装置内部采样部分出现故障或万用表出现故障。
(装置的采样数值查看步骤:在主界面按“取消”→选择第一项“采样值显示”→选择“二次侧值” →翻页到对应项)
2、 装置开关量输入中的状态与所接的外围设备状态不对应(如断路器处于跳闸状态,而装置开入量中,显示的断路器状态处于合闸):
将装置背面对应开入量的端子拔下,使用万用表的蜂鸣档,将红表笔接到装置开入量的公共端,将黑表笔接到将要测量的开入量对应的端子号上(务必注意万用表方向):
如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为实心,说明装置正常,此开入量状态不对应的问题出现在外围接线;
如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障;
如果万用表没有发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。
(装置的开入量查看步骤:在主界面按“取消”→选择第一项“采样值显示”→选择第五项“信号量”→DI对应的是开入量)。
3、 装置开关量输出出现问题(比如装置无法控制断路器跳闸)
首先,将装置背面对应开出量的端子拔下,进入装置的开出检查功能,将对应的开出量调成“合→分”,使用万用表的蜂鸣档,将表笔接到装置开出量对应的端子号上:
如果万用表发出蜂鸣声,说明装置正常,无法跳闸的问题出现在外围接线;
如果万用表没有发出蜂鸣声,说明装置内部开出量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。
4、 装置出现白屏和花屏现象
这种情况有时候是因为现场瞬时浪涌过大导致。接线过程中保证接地端子都完好接地,系统做一次复归或者重启。如果依然存在问题可以电话与公司技术人员联系。
注意事项
1、装置出厂默认供电电源为 DC/AC:85~265V,采样额定电压为100V,采样额定电流为 5A,其他规格请订货前备注。(供电电源可以选定DC48V,额定电压可选定380V,额定电 流可选定1A)
2、装置开关量输入部分为24V自供电,请接入无源接点,否则会烧毁装置。
3、装置开关量输出部分为无源接点,交直流均可接入,如果订购的装置带有操作回路,默认出厂为 DC220V,其他电压请咨询本司,并在订货时注明。
4、严禁用户在装置中选择“恢复出厂设置”,如果选择了此选项,将会清除每台装置出厂前经过调校的唯一的精度系数,并无法复原;如将保护功能参数调整乱了,切勿恢复 出厂设置,只需将保护功能中的动作方式修改为“退出”即可。

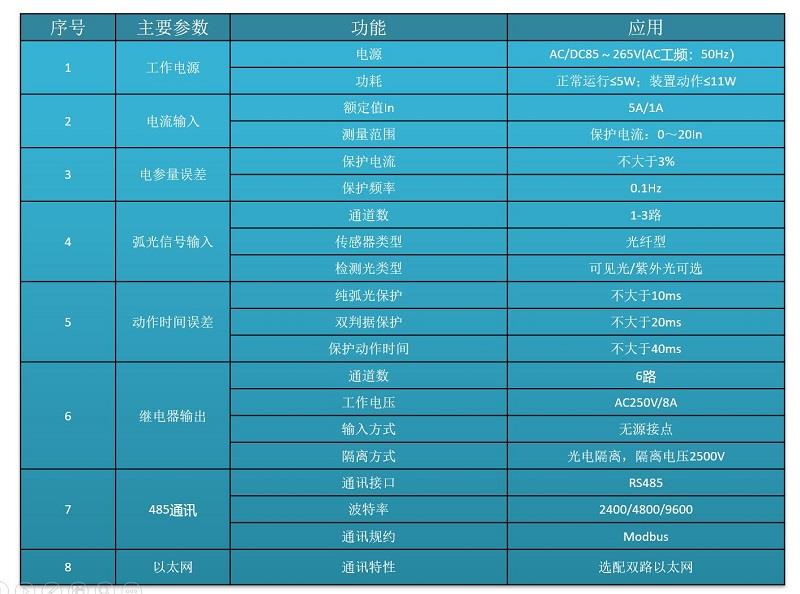

技术参数 |
指 标 |
|
额定参数 |
供电电源 |
DC/AC(110V&220V)或者DC48V |
交流电流 |
5A或1A(订货时注明) |
|
交流电压 |
100V或380V(订货时注明) |
|
交流频率 |
45~65Hz (自适应) |
|
功率消耗 |
直流回路 |
≤5W |
交流电压 |
< 0.5VA/相(额定220V时) |
|
交流电流 |
< 0.5VA/相(额定5A 时) < 0.lVA/相(额定1A时) |
|
测量精度 |
电压\电流 |
1级 |
频率 |
0.02Hz |
|
P、Q COSΦ |
2级 |
|
遥信 分辨率 |
<2ms |
|
电度积 分精度 |
2 级 |
|
接点容量 |
跳合闸 常开接点 |
5A,DC220V(吸合) |
信号出口 常开接点 |
5A,DC220V(吸合) |
|
开关量 输入 |
空接点输入,导通电流<10mA |
|
热稳定性 |
2倍 额定电流 |
可持续运行 |
10倍 额定电流 |
可运行10秒 |
|
40倍 额定电流 |
可运行1秒 |
|
工作环境 |
环境温度 |
-10℃~55℃ |
相对湿度 |
5~95% |
|
大气压力 |
86~106KPa |
|
通讯 |
RS485 |
通讯速率9.6~115.2kbps可调 支持双网,通讯介质支持屏蔽双绞线 |
抗干扰性能 |
静电放电 抗扰度 |
GB/T14598.14-1998(idt IEC255-22-2) 严酷等级:IV |
电磁场辐射抗扰度 |
GB/T14598.9-1995(idt IEC255-22-3) 严酷等级:III |
|
脉冲群 抗扰度 |
GB/T14598.13-1998(idt IEC255-22-1) 严酷等级:III |
|
快速瞬变 抗扰度 |
GB/T14598.10-1996(idt IEC225-22-4) 严酷等级:IV |
|
机械性能 |
振动 |
GB/T11287 严酷等级为1级的振动耐久能力 |
GB/T11287严酷等级为1级的振动响应能力 |
||
冲击 |
GB/T14537严酷等级为1级的冲击耐久能力 |
|
GB/T14537严酷等级为1级的冲击响应能力 |
||
碰撞 |
GB/T14537酷等级为1级的抗碰撞能力 |
|
湿热性能 |
GB7261第21章规定的湿热试验 |
|
遵循标准 |
GB/T14598.13-1998(idt IEC255-22-1)量度继电器和保护装置电气干扰试验第一篇:1MHz脉冲群干扰试验 |
|
GB/T14598.14-1998(idt IEC255-22-2)量度继电器和保护装置电气干扰试验第二篇:静电放电试验 |
||
GB/T14598.9-1995(idt IEC255-22-3)量度继电器和保护装置的电气干扰试验第三篇:辐射电磁场干扰试验 |
||
GB/T14598.10-1996(idt IEC255-22-4)量度继电器和保护装置电气干扰试验第四篇:快速瞬变干扰试验 |
||
其他标准满足DL478-92《静态继电保护及安全自动装置通用技术条件》 |
||
重量 |
<3kg |
范围
1、电力变电站。
1)减少或降低电弧光对于人体的伤害;
2)减少或降低电弧光短路故障对于设备的损害;
3)避免变压器因近距离母线故障造成动稳定破坏,延长变压器的使用寿命;
4)缩短电弧光故障切除时间,避免波及站内直流系统造成重大损失;
5)减少因电弧光故障造成设备停运的时间,更快地恢复供电;
FD-800B微机保护测控装置是为了适应电力系统发展及市场的需要而研制的集测量、控制、通讯于一体的高性能保护测控装置。主要适用于电力系统及其他行业用户35KV及以下电压等级系统。
